產品名稱：沈一冷S系列半封閉壓縮機S41
詳細介紹：
S系列半封閉壓縮機(5HP～15HP)專為廣泛的冷藏、冷凍應用而設計
S系列壓縮機運轉平穩、高效可靠、結構緊湊、噪音低
適用于R22和R502及R404A制冷劑

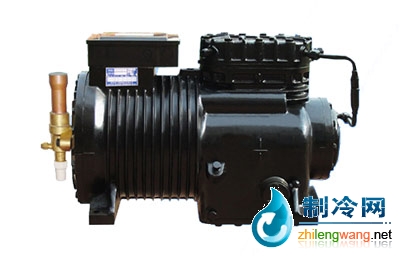

產品圖片：
技術參數：
|
型號 |
S |
|
電機繞組 |
星形接法 |
|
名義功率 |
4 |
|
缸數 |
2 |
|
缸徑×行程（毫米） |
54×37 |
|
排氣量（立方米/小時） |
14.7/17.8 |
|
啟動電流（LRA）（安培） |
|
|
TFC：200-3-50/60 內藏式保護器 |
76-88 |
|
TWC：200-3-50/60 電子式保護器 |
|
|
TFM：380/400-3-50 內藏式保護器 |
38-44 |
|
TWM：380/400-3-50 電子式保護器 |
|
|
最大工作電流（MCC）（安培） |
|
|
TFC和TWC電機 |
16.7 |
|
TFM和TWM電機 |
7.6 |
|
接管尺寸（毫米） |
|
|
排氣閥接管 |
19.5 |
|
吸氣閥接管 |
25.0 |
|
曲軸箱加熱器功率（瓦） |
60 |
|
長（L） |
585 |
|
寬（W） |
282 |
|
高（不帶風扇）（H） |
380 |
|
高（帶風扇）（J） |
536 |
|
底腳安裝尺寸（A）×（B） |
355×230 |
|
油充注量（升） |
1.85 |
|
凈重（千克） |
85 |
|
毛重（千克） |
94 |
1、 電機冷卻方式為制冷劑冷卻。
2、 所有型號電機適合于直接啟動。
3、 電機轉速50/60Hz分別為1450/1750轉/分鐘。
4、 所有型號的潤滑方式為飛濺式，且旋轉方式可逆。
5 、冷凍機油：Suniso 3GS, Shell 22-12, Texaco
6、 壓縮機最大工作壓力：高壓側26bar，低壓側14bar.
7、 截止閥高/低壓接口的接管規格：Φ6銅管，喇叭口。
8、 注油絲堵規格：1/4″BSP(ZG1/4)
9、 泄油絲堵規格：1/4″BSP(ZG1/4)
10、 曲軸箱加熱器套管規格：1/2″BSP(ZG1/2)
11、 壓縮機地腳孔尺寸：Φ15㎜
12、 S151H-C有特殊的高溫閥板，適用于空調工況。
使用范圍：
最高排氣溫度(排氣管表面)135℃，最大過熱度30℃，最高油溫80℃，最高電機溫度105℃。
電機電壓波動范圍：額定電壓±10%，每小時最多啟動5次，環境溫度：-15℃ -40℃。
|
型號 |
冷凝溫度 ℃ |
蒸發溫度℃ |
|||||||||
|
-40 |
-35 |
-30 |
-25 |
-20 |
-15 |
-10 |
-5 |
0 |
5 |
||
|
S |
30 |
1740 |
2440 |
2500 |
3840 |
5180 |
6750 |
8430 |
10590 |
12330 |
14350 |
|
35 |
1510 |
2210 |
|
3370 |
4760 |
6130 |
7730 |
9880 |
11300 |
13640 |
|
|
40 |
1160 |
1860 |
|
2960 |
4250 |
5700 |
7270 |
9200 |
10820 |
13250 |
|
|
45 |
930 |
1630 |
|
2580 |
3830 |
5230 |
6740 |
8490 |
10220 |
12090 |
|
|
50 |
700 |
1280 |
|
2320 |
3430 |
4760 |
6160 |
7910 |
9780 |
|
|
|
55 |
490 |
1050 |
|
1970 |
3140 |
4320 |
5580 |
7260 |
9070 |
|
|
* 制冷量基于吸氣過熱度30℃，過冷度5℃(S81A-C和S151H-C的制冷量基于吸氣溫度15℃)。過冷度每增加1.1℃，冷量約增加1%。
**冷凝溫度在45℃以上時，缸蓋需附加冷卻風扇，最小風量為10立方米/小時(如壓縮機安裝在風冷冷凝器氣流中則不需)
