隨著節能減排政策的不斷深入，作為可再生能源利用之一的水源熱泵系統也越來越多地應用于建筑樓宇中。在水源熱泵系統的運行過程中，一體化水源熱泵集成系統顯現了其特有的功能。
一體化水源熱泵集成系統是根據國內可再生能源發展規劃及發展趨勢，專門針對水源熱泵機房輸配及控制系統與水-水式水源熱泵機組配套使用的產品。該產品集水處理、輸配系統、冬夏集運行模式轉換、水質監測、變頻控制、數據采集分析、運行功耗分析于一體的成套集成設備。集成系統可實現遠程控制和自動記錄運行參數，該集成可滿足不同水質、不同環境的各種運行要求。
一、工程概述：
烏江明珠大酒店位于重慶彭水縣濱江路，建筑面積15400平方米，空調面積為7600平方米，主要功能為客房、餐廳、娛樂設施等，為涉外準四星。該建筑物距烏江江邊約30米，距江面高度25米，上游2000米為烏江電站，每年洪峰期約10天左右，常年最高水位230米，常年最低水位213米。冬季最低水溫9℃，夏季最高水溫25℃，常年平均水溫15℃。
二、水源熱泵系統設計：
1、冷熱源系統
空調采用水源熱泵系統，計算總制冷負荷為1360kW,制熱負荷為800kW,生活熱水負荷為320kW。制冷主機選用水式水源熱泵機組，單臺制冷量為687.9kW，單臺余熱回收量為96.9kW。生活熱水選用2臺高溫熱泵機組，單臺制熱量為168kW,高溫熱泵機組提供55-60℃生活熱水。
2、空調水系統
空調水系統采用雙管制定流量系統，豎直同程，水平異程。末端采用空氣—水系統。
3、取水系統

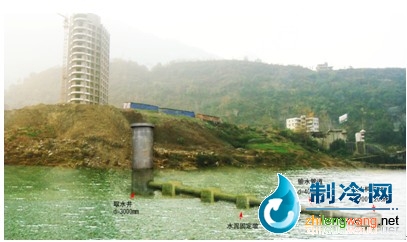

由于該地區常年水質較好，洪峰期水質相對較差，經多次磋商，取水采用直取水的方式，江水經水源熱泵集成系統(內置水源熱泵專用濾水器過濾)后進入機組換熱。
4、系統監測
系統采用計算機對水質、水溫、室外溫度、室內溫度進行實時監測并自動記錄，通過檢測有關測點的溫度、濕度等參數值，并根據制定的系統運行控制策略自動控制各水泵電機的啟停運行,控制熱泵機組的運行狀態以及電動閥的動作，實現系統在不同季節下的節能、手動/自動多方式的可靠運行。計算機依據環境的溫度、濕度自動進行數據處理，判定當前的季節并依據判定值自動調整系統的運行狀態。本系統可實現聯網運行，可在局域網范圍內的任何一臺電腦上對本系統進行監督、操作。
