冰箱成為現代家庭制冷的家用電器，冰箱利用壓縮機、氟進行制冷，今天編者詳細介紹一下冰箱制冷原理。
目前市場上使用最多的一種冰箱就是電機壓縮式冰箱﹐其產量占冰箱總產量的90%以上。吸收式冰箱約占5%。壓縮式冰箱由壓縮機﹑冷凝器﹑干燥過濾器﹑毛細管(節流裝置)﹑蒸發器組成封閉的制冷系統,系統中充入制冷劑氟利昂﹐實現制冷功能。壓縮機﹕冰箱上使用的全封閉式壓縮機有往復活塞式(簡稱往復式)和旋轉活塞式(簡稱旋轉式)兩種。往復式壓縮機又分為曲柄滑管式和連桿活塞式。輸出功率小于150W的壓縮機多采用曲柄滑管式﹐大於于150W的多采用連桿活塞式或旋轉式式。旋轉式壓縮機具有體積小﹑重量輕﹑零部件少﹑制冷效率高等特點,但零部件加工精度和材料耐磨性要求高。冷凝器﹕有百葉窗式﹑絲管式(又稱絲管式)﹑翅片管式和內裝式(冷凝器粘附在箱體后壁或側壁板內側)等。干燥過濾器﹕使用120～180目的濾網﹐干燥劑使用4級分子篩或硅膠。毛細管﹕用內徑0.6～2mm﹑長1～4m的銅管製作。蒸發器﹕有鋁板吹脹式﹑鋁板鋁管或銅板銅管黏合的管板式﹑單脊翅片管式和翅片盤管式(多在間冷式冰箱上使用)。

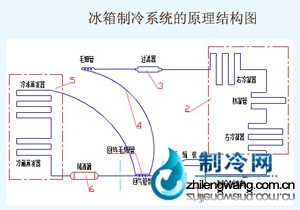

冰箱制冷原理圖：
工作時﹐壓縮機吸入在蒸發器中吸熱蒸發的制冷劑蒸氣﹐經過壓縮﹐成為高溫高壓(約為10幾個大氣壓)蒸氣﹐被送往冷凝器。冷凝器向外界空氣散熱﹐將高溫高壓蒸氣冷凝成液態制冷劑﹐再經過干燥過濾器過濾掉混入系統中的微量物質和水分﹐以防止在毛細管中發生“臟堵”或“凍堵”。然后﹐液態制冷劑經毛細管節流﹐送入蒸發器。在蒸發器內﹐制冷劑由于壓力突然降低而劇烈沸騰蒸發﹐同時吸收箱內被冷卻物品的熱量﹐產生制冷效果效果。制冷劑蒸氣再次送入壓縮機。如此循環往復﹐使箱內保持設定的低溫。
吸收式冰箱 利用吸收-擴散制冷原理制成的冰箱。由發生器﹑精餾器﹑冷凝器﹑蒸發器﹑吸收器﹑凝液罐組成封閉的制冷系統﹐系統中充入氨(制冷劑)﹑水(吸收器)﹑氫(擴散劑)三種組分。 吸收式冰箱靠工質的液位差和密度差產生自然循環實現製冷。
